钢结构柱间支撑节点图解 双角钢加螺栓焊缝做法稳当

若想钢结构整体处于稳当且不晃的状态，那就需要依据实际存在的结构样式，以及跨度的大小情况、房子的高度状况、吊车的吨位情形，还有当地的地震设防烈度，进而配套设置支撑系统。钢结构的支撑主要划分成柱间支撑（ZC），水平支撑（SC）以及系杆（XG）这几种类型，其中大多都是采用型钢制作而成的。

一般而言，其中起到水平支撑作用的通常运用圆钢以及角钢来进行打造，相对来讲较为简单，而用于竖向支撑的型钢种类则繁杂许多，像圆钢、角钢、钢管、槽钢、工字钢均可行使支撑功能，其构造相较于水平支撑更显复杂，常见的存在双片式、双层式以及门式的柱间支撑。

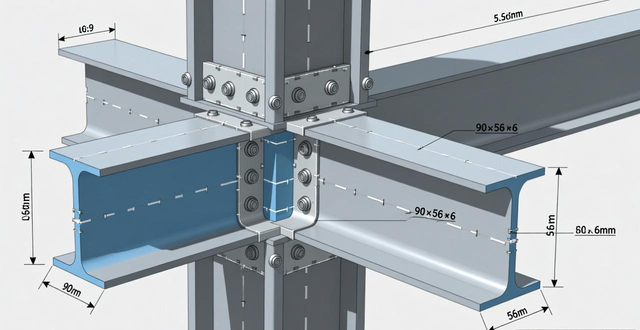

采用圆钢制成的水平支撑，其节点处理极为简便；倘若运用角钢制作水平支撑，那么它的节点做法跟柱间支撑的节点大体相近，今天所要讲述的首个内容便是柱间支撑的节点详尽做法。（见下图）

1. 图例一（见图 2-40）

从图 2-40 中可以读出：

用来支撑构件的是那双角钢，其标注成 2L，规格是 80×50×5，这意味着长肢的宽度为 80 毫米，短肢在宽度方面是 50 毫米，角钢的厚度足足呈现出乃是 5 毫米这么个状况，在连接的时候采用的是角焊缝以及普通螺栓共同结合在了一块用于连接的方式存在哟。

全长的角钢是以满焊的方式焊接于连接板之上的，图纸当中所标注的∨10∨，这意味着此位置为双面角焊缝，焊缝的具体尺寸是10毫米。

连接的是分段的角钢与连接板，采用的方式是螺栓加角焊缝。对于分段角钢跟连接板相连接的那一头，使用的是2个直径为20毫米的普通螺栓，螺栓相互之间的距离为80毫米。图纸上标注的∨10 - 180∨，其表示的是这个位置的角焊缝需在现场进行焊接，焊缝的尺寸为10毫米，焊缝的长度是180毫米。

2. 图例二（见图 2-41）

从图 2-41 里能看明白这些点：

支撑构件标着 “2

20a，其意味着所采用的为双槽钢，归属于a类截面，并且槽钢的截面高度为200毫米。槽钢之中，通长的槽钢以及分段的槽钢，系经由12毫米厚的节点板，将焊缝与普通螺栓二者结合起来进而连接在一起，最终形成为一个整体的。

于通长槽钢与节点板二者之间，所焊之焊缝乃是双面角焊缝，此焊缝之尺寸为6毫米。而分段的角钢其一末端与节点板相连接时所采用的为普通螺栓，在每一端需安装8个直径16毫米的螺栓，且这些螺栓相互之间的间距为80毫米。

3. 图例三（见图 2-42）

从图 2-42 里能清楚看出这些细节：

这个支撑，其整体宽度为 5.6 米，整体高度是 5 米，构建所用的是∠90×56×6 的不等边角钢，与柱子相连接时采用的是螺栓加焊接这种结合方式。

从 1 至 1 的剖面图可看出，从 2 至 2 的剖面图也能看出，这个支撑呈现双片式，它是由∠90 乘以 56 乘以 6 的角钢以及∠50 乘以 5 的角钢拼接而成的，其整体宽度为 500 毫米。

瞧，在 1 至 1 的剖面图那儿，有两根相互贯通的角钢存在，其长度为 7345 毫米；而在 2 至 2 的剖面图当中呢，有着四段呈分断状态的角钢，每一段的长度是 3600 毫米，并且这些分段的支撑之间所具有的间距为 1450 毫米呀。

可依据材料表以及 1 - 1 剖面图、2 - 2 剖面图里的零件编号，能够了解到起到支撑作用连接在一起并且处于中间部位的心腹杆，确切来讲就是∠5 0 ×5 的短角钢，竖直方向的长度计算后是 4 8 0 毫米，倾斜方向的长度经测量为 5 7 0 毫米。竖直方向的心腹杆端部之间的距离是 2 5 0 毫米，心腹杆常规情况下相邻的心腹杆之间距离是 4 6 0 毫米，处于中间位置的心腹杆之间的距离是 4 0 5 毫米。

图纸之中，所标记着的那个∠5∧，其表达的含义是，角钢与缀条二者之间采用的是三面围焊这种方式的单面角焊缝，且这片焊缝的厚度为5毫米；在其旁边附加了带有半圆弧的同样焊缝符号，这意味着在图纸里的其他地方，只要焊缝形式以及尺寸要求和此处所规定的是一模一样的，那么就全都按照这个标准来执行，而不需要再逐个进行标注了。

能够从详图里头辨别出连接方式，贯通的角钢与五号零件节点板相互之间，采用的是直接焊接的连接形式，支撑跟钢柱的柱撑连接板包括三号、四号零件，以及分段的角钢和五号零件节点板一同，皆为螺栓加焊接这种连接方式。

处于图纸之中的∠8∨∧，它所表示的是，此位置的焊缝需在现场进行焊接操作，并且属于双面角焊缝，其中，针对角钢肢背而言，其焊缝的厚度为8毫米，而肢尖部分的焊缝厚度是5毫米；∠8∧∨同样是要在现场实施焊接的双面角焊缝，在此位置上，角钢两边的焊缝厚度均为8毫米，同时还标注了半圆弧的相同焊缝符号；∠5∧∨同样是于现场开展施工的双面角焊缝，对于角钢肢背的焊缝厚度是8毫米、肢尖是5毫米，并且也加设了标示相同焊缝的标注。

此外，凡是螺栓连接之处，螺栓相互之间的间距均为100毫米的长度。

以下几个图例可参照上述图例来进行识读，在此不再一一讲述。

4. 图例四（见图 2-43）

5. 图例五（见图 2-44）

6. 图例六（见图 2-45）

7. 图例七（见图 2-46）

8. 图例八（见图 2-47）
