门式刚架轻钢厂房设计：钢柱钢梁截面形式及大小确定方法

门式刚架轻钢厂房设计实操笔记(十二)：钢柱计算三。

软件生成钢架模型后并不是立刻着手计算，首先需要去确定钢架之中钢柱以及钢梁的截面形式。

要是钢柱的柱脚处于铰接这种情形，那上面就得采用等截面的h型钢。

·要是柱脚属于反过来的铰接情形，那上面的钢柱可径直采用变截面的h型钢，如此便能节省成本。这便是钢柱的确定办法。

对于钢梁，个人觉得是由跨度来决定的，要是在15米以下，那么直接采用等截面就可以了。要是处于15米到20米这个范围，那就需要自己根据实际情况来斟酌，采用变截面或者等截面都是行得通的。而对于20米以上的跨度，个人给出的建议是直接采用变截面，受力大的部位就是变截面大的那头，受力小的部位就是变截面小的那头。

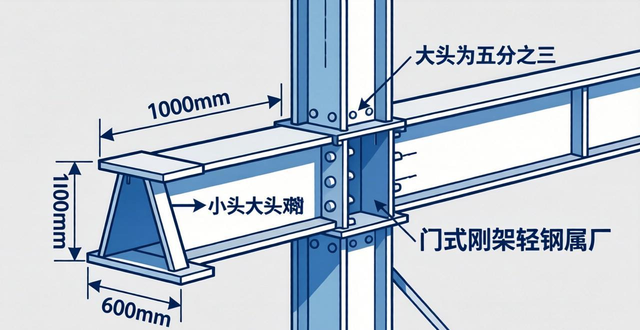

当钢梁与钢柱的截面形式已被确定以后，需赋予其一个初始的尺寸大小。首先着手钢梁，钢梁承受力最为显著的端部位置，通常是选取跨度的1/30，把整个跨度的1/30当作第一节呈大头状的钢梁的高度，也就是钢梁的尺寸大小。此项目的跨度为30米，因而钢梁选取一米。

要问及中间小头究竟是怎样确定的呢，钢梁的小头大概为大头的五分之三左右，倘若大头是一米的话，其五分之三便是六百，故而在小头的位置取六百。

中间的位置，是受力相对比较大的地方，因而也采用变截面，这个位置的尺寸是600，此位置的受力相较于两头而言，要略微小一些，不过比其他地方要大些，所以最初选取750。

钢柱上头的那个较大的部分，钢柱的这个较大部分与钢梁的较大部分，我偏好将它们弄成同样大小，其一原因是连接起来便利且外观好看，故而都选取一米的尺寸。

柱脚的位置，一般存在一个规则，那个规则便是，其数值应该大于300，同时还要小于500，也就是要处于大于300小于500这样一个区间，将此区间作为柱脚，就会比较合适。

·钢梁跟钢柱都全部确定好了之后，下一步就可以开始计算了。
