钢结构厂房柱子歪了？不是地震，是基础沉降在慢性坍塌

你曾目睹过一幢钢结构建造的厂房吗, 其柱子逐渐地歪斜下去、楼板伴随着倾斜、墙面出现撕裂状况, 至极后整体发生倾覆? 并非是地震因素、也不是大风所致, 而是基础方面发生了沉降现象, 这是一种用眼看不见、伸手摸不着且每日都在持续发生的“慢性坍塌”状况。

真实案例触目惊心：

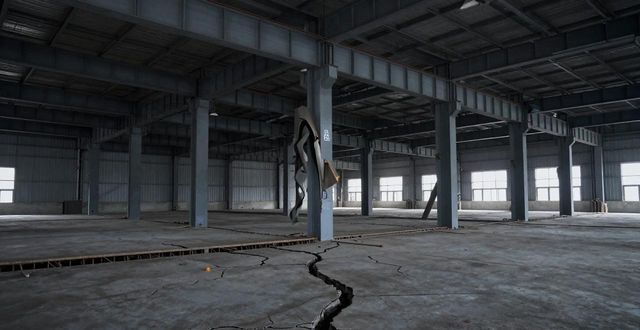

某钢结构物流仓库, 在投入使用两年之后, 地面出现了裂缝, 柱子发生倾斜以至于肉眼可以看见, 货架也出现倾斜并且货物发生了倾倒。之后经过检测发现, 基础不均匀沉降最大达到了85mm, 远远超过了规范限值。其原因在于, 地勘报告不准确, 基础设计承载力不足, 而且在施工时没有按照规范进行沉降观测。最终, 加固费用超过了原造价的40%, 仓库停用了半年, 造成的损失极为惨重。

某单层钢结构厂房, 山墙处地面出现下沉情况, 墙体产生开裂现象, 钢柱垂直度超出公差范围。经调查发现, 柱底基础持力层是软土层, 未开展地基处理工作, 在进行地脚螺栓预埋时基础已然发生沉降, 然而施工方并未察觉, 还继续安装上部结构。钢结构安装完毕后, 沉降仍在持续发展, 柱子倾斜程度越来越大, 最终不得不停止生产进行加固处理。

存在着大量尚未进行上报的情况, 具体有, 柱底位置的二次灌浆层出现开裂现象, 地坪与柱根之间产生脱开状况, 门窗发生变形以至于无法实现关闭, 天沟存有积水问题, 屋面板搭接的地方产生撕裂情况……

好多施工队伍以及业主觉得, 基础浇筑完成便完结了, 沉降现象是正常的, 有一点偏差并无大碍。

一错再错, 钢结构属于那种所谓的“柔性结构”来讲, 它对于基础沉降较混凝土结构而言会更为敏感一些, 柱底要是出现沉降差为1cm的情况, 柱顶水平位移便极有可能达到3至5cm, 进而会由此生成巨大的附加内力, 每当附加内力超过构件自身承载力的时候, 钢结构就会自节点或者杆件最为薄弱的地方开始发生破坏, 轻的话会出现开裂变形, 严重的话则会导致整体倾覆, GB 50205清晰明确规定, 在钢结构进行安装之前, 基础必定得验收合格, 沉降观测所得到的数据必须得符合设计所提及的要求, 要是基础不稳, 即便上面焊接得再牢固那也是歪的。

这边的文本, 是有着全面的规范, 有着全面的数据, 还有着全面的实际操作内容, 它把钢结构基础沉降控制这方面的要求以及观测的要求, 讲得彻彻底底。不管你, 是属于项目经理这一类的人员, 还是测量员, 又或者是业主代表, 明天的时候, 拿着水准仪去围绕着柱子测量一下标高 —— 要是相邻的柱子沉降差超过了 5mm, 那就得提高警惕了；要是超过了 10mm, 那就必须得停止工作、去分析其中的原因。

一、先搞懂：为什么钢结构 “怕” 沉降？

钢结构有着这样的受力特点, 材料强度是比较高的, 构件截面是比较小的, 而整体刚度相对来言是较低的。和混凝土结构作比较, 钢结构对于基础变形的适应能力是更差一些的。

不匀均沉降, 致使柱底出现位移, 进而柱身发生倾斜, 由此梁柱节点产生额外的弯矩以及剪力, 这又使得连接节点承受超载, 最终导致螺栓松动或者焊缝开裂, 致使结构失稳。

以一个较为简易的例子来说, 存在两跨连续钢梁, 其中间支座出现沉降, 沉降幅度为10毫米, 边上的支座处于未变动状态。梁端所生成的附加弯矩, 有可能会达到设计荷载所对应的弯矩的20%至30%, 然而梁的承载力余量, 往往仅仅只有10%至15%——一旦超出此范围, 梁端就会率先出现裂缝。

钢结构并非如同“搭积木”那般简单, 要是基础不平, 那么是能够垫一下的。钢结构对于基础标高的要求, 那可是毫米级别的。倘若差了5mm, 安装的时候借助垫铁是能够进行调整的；要是差20mm, 柱底板下面就得垫相当厚的垫铁, 如此一来二次灌浆层就会超厚, 长期沉降的风险也就会大幅增加；要是差50mm, 钢柱垂直度就没办法调整到规范范围以内, 整个结构就会带着问题服役啦。

二、先懂底线：4 个沉降控制参数决定结构安全

按照GB 50205 - 2020当中的第10章内容 “基础与支承面”、GB 50007 - 2011当中的第5.3节内容 “变形允许值”:

1. 相邻基础沉降差（最敏感的指标）

沉降差超出了允许的数值, 上部的结构由此产生了附加的内力, 节点破坏的风险迅速地大幅上升。

两相比较, 沉降差较之于绝对沉降量而言, 显得更为关键重要。当柱子共同沉降且均匀下降50mm时, 这种状况所产生的问题程度相对较小；然而当其中一根柱子向下沉降50mm, 而其旁边的柱子仅下沉10mm, 二者之间所形成的取值差距达到了40mm时, 便会出现柱体发生歪斜、钢梁出现偏移的情况, 进而使得整体的受力体系发生了彻底的改变。

2. 基础绝对沉降量（总量控制）

通用限值显示于以上内容, 最终的执行标准是依据设计图纸, 软土、湿陷性黄土这类特殊地质, 管控标准将会更为严苛, 有标点符号。

3. 沉降观测频率与周期（少测一次，错过关键数据）

依据 JGJ 8-2016 第 5.5 节：

施工阶段

使用阶段

相当多的项目在竣工之后径直停止观测, 后续基础一直在持续下沉却不能够被发觉, 一直到构件出现开裂、结构发生倾斜才将隐患暴露出来。

4. 沉降稳定标准（沉降没停，隐患就没解除）

依据 GB 50007-2011：

沉降稳定判定的条件是, 连续6个月, 沉降速率处于0.01mm/d至0.04mm/d的区间, 并且要依据土质条件来进行判定。

一般的通俗判定标准是, 连续六个月每个月每月沉降量不足零点三毫米就是稳定状态。要是还有每月沉降量直至达到一毫米及多一点的情况, 那就表明地基仍然处于变动状态, 隐患并没有消除。

三、国标沉降观测与基础验收 5 步法（一步错，全白费）

第 1 步：基准点设置（没有基准，测了也白测）

于建筑施工影响范围以外之处, 于距离楼栋边缘不少于五十米的位置那儿, 去布设不少于三个永久性沉降基准点。这些点位要嵌入原状土层或者基岩之中, 还要做好防护措施用以避免外力将其损毁。每一季度都得去复核基准高程, 以此来确保基准本身没有沉降位移。

第 2 步：观测点布设（每个柱脚都不能少）

针对钢柱柱脚所处的每一处, 基础承台需单独设置 1 个沉降观测点位。该点位的选取要处于便于测量, 并且不易被磕碰的位置。对于厂房伸缩缝的两端, 荷载落差区域, 还有地质复杂地段, 均需额外设置观测点位。

第三步: 进行观测的实施以及记录, 要凭借数据来讲, 而非那种“看着觉得还可以”的情况。

利用水准仪, 依照二等水准精度来测量, 对闭合差值予以严格把控。限定观测的具体时段, 确定行进的路线, 固定仪器设备, 指定操作人员, 以此减少测量时产生的误差。详细且真实地记录观测的日期, 记录实测的高程, 记录单次沉降的量, 记录累计沉降的量, 记录沉降的速率。

第 4 步：数据对比与预警（超限立即上报）

历次数据相互比对，同步对照设计允许限值，分级设立预警机制

倘若达到橙色以及比橙色更高的预警等级, 那么要在第一时间暂停施工运营, 接着排查其中存在的问题根源, 随后落实加固处置的方案！

第 5 步：基础验收（沉降没稳定，不签合格）

钢结构进场安装前，基础分项必须验收达标

四、90% 工地都在犯的 4 大致命沉降管理违规

1. 不设沉降观测点，或观测点被破坏不恢复

有部分施工方对沉降监测工作予以忽视, 臆断其并不在现场管控的范畴之内。当观测点位因遭到碾压碰撞而被损坏后, 却没有任何人去进行修补补齐, 以至于后续监测工作就这么直接中断了。

其结果是, 由于没有数据作为支撑, 所以没办法判定沉降的幅度, 以及其均匀程度是怎样的, 进而错失了早期发出预警的时机, 一直等到结构出现变形、产生裂缝了后, 这才发觉有着重大的隐患存在。

对于正确的做法而言, 是要让观测点位跟基础同步去进行施工布设, 还要额外加装防护套管以及保护的盒子。再者, 对于破损的点位要及时予以修复, 并且要补齐那些缺失的监测数据。

2. 沉降观测数据造假，“编数据” 应付检查

当现场处于工期紧张状况之时, 测量人员依靠主观经验去编造数据来填写台账, 并没有实地去开展水准测量。

造成的结果是, 虚假的数据, 失去了监测应有的意义, 没办法真实地去反映地基所发生的变化, 极度容易导致酿成结构破损的事故情况, 与之相关的人员会被追究责任, 受到处罚。

做法正确的是, 留存手写的原始观测记录, 以及电子档案, 数据具备真实且可溯源的特性, 签字的人员要对检测结果负完全责任。

3. 基础验收走过场，标高偏差超标仍放行

实际基础顶面标高偏差程度远远超过了正负3毫米的限值范围, 验收这个环节只是敷衍着随便了事, 依靠加厚垫铁的方式来弥补存在的高差。

后果是, 垫铁层数超过设定界限, 其厚度大于规定标准, 二次灌浆层因受压而收缩并下沉, 钢柱垂直度出现偏移, 致使结构整体稳定性有所下降。

标高偏差超标处的正确做法是, 采用打磨处理, 或者用薄层高强砂浆找平, 严禁通过无限制叠加垫铁来调整高差。

4. 使用阶段不观测，沉降超差无人知

工程一旦交付竣工, 便直接停止沉降监测, 此后, 地基长时间缓缓下沉, 却难以被人发觉，随着时间一天天过去, 逐渐累积形成了超限差值。

后果是, 逐年沉降量叠加达到而超出标准, 墙体出现, 屋面出现, 梁柱出现与墙体、屋面彼此同时相接连的破损变形, 进而影响厂房正常安全使用。

合规举措为, 严谨依循使用过程中的监测周期, 将监测所得的资料收纳至建筑运行维保的档案之中, 持续性地掌控地基的状况。

五、沉降超差后的处理措施（看情况，越早干预越好）

情况一：沉降差未超允许值，但速率异常

将加密观测的频次进行调整, 缩短至以每月为周期, 甚至缩短至每周都要进行监测。对周边降水施工作业、物料堆载情况、地下水位变动状况等诱因展开排查, 针对这些情况进行卸载操作、关停降水作业从而消除那些产生影响的因素。

情况二：沉降差已超允许值，但结构无明显损伤

即刻马上暂停现场正在进行的施工活动, 或者局部关停使用的区域, 请专业机构委派专业人员开展结构之上各项潜在安全的鉴定工作。根据鉴定之后得出的结果, 采取诸如地基注浆、增设桩基、顶升纠偏等一系列加固整改的手段措施。

情况三：沉降差超允许值，结构已出现明显损伤

对场地展开全面封闭使其疏散人群, 于第一时间进行卸载减重以此来规避出现坍塌的风险, 将其交给设计单位去编制一项专项加固方案, 在整改验收达到合格标准之后才能够恢复使用。

六、专业总结（老板、项目经理、测量员保命版）

从事先难以察觉的隐患角度而言, 钢结构基础沉降属于隐性隐患, 它虽发展进程缓慢, 然而却能够在瞬间引发致使倾覆的事故。哪怕仅仅只是毫米级别的沉降差值, 也都会随着时间逐步发展放大成为构件出现偏移、节点承受受力过载这样的问题。

四个核心数字记住：

处在相邻位置的柱沉降差所拥有的允许值, 是小于或等于0.002L, 当柱距为6m的时候, 此允许值是小于或等于12mm。

沉降观测的频率为, 在施工阶段的时候, 每一层都要进行一次观测, 在进入使用阶段的第一年, 每三个月就要展开一次观测。

沉降稳定标准：连续 6 个月沉降速率＜0.01mm/d

基础顶面标高允许偏差：±3mm

验收必查四项：

1. 沉降观测点设置是否齐全、完好

2. 沉降观测记录是否完整、真实、可追溯

3. 累计沉降量、沉降差是否超过设计允许值

4. 沉降是否已稳定（或稳定趋势明确）

测量员说：“沉降差几毫米正常，不用大惊小怪。”

你干脆回击回去: “沉降差是几毫米, 沿着柱体进行放大就将会形成显著位移, 梁柱受力的状态会被彻底改变, 微小的偏差随着时间积累就会导致超限险情被酿成。”。

老板问：“使用阶段还要观测三年？太麻烦了吧。”

你去跟他讲, 仓库沉降超出了限度, 要进行加固, 这耗费的资金数目巨大, 停止工作、停止生产所造成的损失难以去估量。定期开展监测, 其成本远远低于事故发生后整改所需要付出的代价, 只有提前做好把控, 才能够避免出现巨额的亏损。

一幢建筑其稳固根基起始于地基, 只有基础状态处于稳定情形, 那上部结构施工的质量才会拥有保障。要是地基出现持续形变情况, 哪怕是再精良的拼装焊接操作, 也根本无法去抵御倾斜倾覆方面的风险。

由GB 50205所划定的沉降观测规范, 乃是用以守护钢结构建筑安全的那份硬性准则。依靠实地测量而得来的数据去判断地基的承载状态, 通过常态化的监测来排查其中存在的隐患, 与此同时, 才能够从根源上面杜绝因为基础沉降而引发的坍塌事故。
