钢结构柱子歪了30mm？垂直度控制不好，整排像比萨斜塔

你可曾见识过, 那种从外部瞧柱子呈现笔直状态的钢结构厂房, 当运用仪器去测量时, 却发现整排柱子无一例外朝着同一个方向倾斜了 30mm 呢?

不是安装工人的手艺存在欠缺, 而是钢柱垂直度从最初起就未曾把控好, 每一根都稍有偏差, 积累起来一整排柱子就如同比萨斜塔那般。

真实案例不是个例：

有一个单层钢结构厂房, 其具备跨度为24m的特点, 并且柱高是10m情况。它进入竣工验收阶段时, 监理人员使用经纬仪进行抽查, 针对6根钢柱的垂直度展开观测查看, 在其中发现了4根存在超过H/1000 = 10mm允许偏差这种状况, 其中最大的一根出现歪了25mm的情形。施工单位对这种情况作出解释表示: “在吊装的时候出现了些许误差, 而在焊的时候进行拉伸了一下, 推测应该是正过来了。”经过再次测量验证能证明: 被拉回来的部位是柱顶, 然而柱身部位依旧是弯曲的。最终得出结论, 这4根柱子被判定为不符合合格标准, 需要采取相应加固措施来处理, 进而导致工期延误了20天, 同时还使得成本增加了15万元人民币。

有另一个项目在隐蔽性方面表现得更为突出, 每一根钢柱在进行安装操作的时候, 其垂直度均符合相关标准与规则, 也就是偏差处于小于等于8mm的范围之内, 然而, 所有的柱子却都朝着同一个特定的方向出现了偏移情况。当进行钢梁的安装工作之时显现出这样的状况, 那就是梁的长度依据理论柱距来实施加工操作, 可是实际的柱距由于每一根柱子都产生了8mm的偏差, 进而使得累积起来的偏差数值达到了40mm之巨, 如此一来梁便无法顺利地进行安装放置。最终, 无奈之下只好重新去加工制作一批钢梁, 这种情况致使损失极为惨重。

另外存在常见问题, 柱底板下方垫铁超出3层, 沉降过后柱子出现歪斜；地脚螺栓预先埋设出现偏差, 强行进行安装后柱子根部已然歪斜；缆风绳拆除时间过早, 校正完毕的柱子被风吹得再次歪斜……

好多安装工以及班组长觉得, 柱子立直便可以了, 稍微差那么一点儿没什么问题, 焊接完成之后就固定住了。

完全错误至极。GB 50205 清晰明确地作出规定: 单层钢柱垂直度所允许出现的偏差是 H/1000, 并且要小于等于 25mm。多层钢结构整体垂直度所允许出现的偏差是 H/2500 + 10mm, 并且要小于等于 50mm。一旦超出这个范围界限, 钢柱就会从原本的轴心受压转变成为压弯构件, 其承载力会下降 20% - 40%, 而且还会产生附加弯矩传递至梁柱节点处, 这很可能会致使螺栓出现松动、焊缝发生开裂、整体出现失稳状况。

此次文本, 全方位体现规范, 全方面涵盖数据, 完全侧重于实操, 将钢柱垂直度控制, 以及测量、校正、验收所涉及的整套流程要求, 清晰透彻地阐述明白。无论你身为精心测量的测量员, 还是专注于安装的熟练匠工亦或是严谨认真的质检员, 在下次进行吊装钢柱作业时, 务必准确架好经纬仪, 从两个不同方向细致测量完毕, 直至所获取的数据完全符合合格标准之后, 方可松开吊钩 —— 哪怕仅仅偏差 1mm, 都绝不能轻易放过。

一、先搞懂：钢柱垂直度为什么这么重要？

钢柱在设计时, 其受力形式主要是以轴心受压存在的。而当处于带有吊车的工况之时, 它的受力形式则转变为偏心受压。一旦出现垂直度偏差的情况, 构件受力状态就会发生彻底的改变:

与垂直方向的度存在偏差, 进而发展为柱顶的水平方向产生位移, 由此致使出现附加的弯矩, 这使得柱身的应力不断增大, 随着应力增大导致承载力有所下降, 最终使得结构迈向失稳状态。

当列举一个直观的例子时, 有一根10米高的钢柱, 其柱顶发生了10mm的偏移, 恰好卡在了规范所规定的限值范围之内, 在这种情况下所产生的附加弯矩仅仅是轴力的1%。要是偏移量达到了30mm, 那么偏差就超出了标准的两倍, 附加弯矩便会升至轴力的3%。再把构件初始偏心、屋面荷载、风荷载等外力作用叠加起来, 柱身应力就会大幅上涨, 涨幅能够达到15%至20%, 并且逼近钢材的屈服极限。

柱子出现歪斜的状况, 这绝不单单只是关乎外观方面的问题, 而是更是那种会直接对结构承载能力进行削减的, 属于重大安全隐患的情况。

二、先懂底线：4 个垂直度参数决定结构安全

按照GB 50205 - 2020之中表10.3.4, 以及表11.3.2:

1. 单层钢结构柱垂直度（允许值与柱高成正比）

单节柱垂直度允许偏差, 要去执行H/1000, 并且, 同时最大偏差不可以超过25mm。

柱的高度是6米时, 其允许出现的偏差小于或等于6毫米；柱的高度为10米时, 允许偏差小于或等于10毫米；柱的高度达到20米时, 允许偏差小于或等于20毫米。

要进行检测, 就得运用经纬仪, 并且是在两个相互垂直的方向上, 去实际测量柱子顶部相对于柱子底部的偏移具体数值。

现场常常存在误区, 有人觉得十米高的柱子偏移了15mm影响不算大, 然而实际上这个数值已经超出了规范限值的50%, 这属于明确的不合格项, 所以必须针对此进行整改。

2. 多层及高层钢结构柱垂直度（更严格）

单节柱垂直度, 是按照单节柱的长度 Hc 来进行计算的, 其偏差要小于或等于 Hc 除以 1000, 并且最大不能超过 10mm。

整体垂直度, 按照建筑总高度 H 来进行计算, 其偏差要小于或等于 H 除以 2500 再加上 10 毫米，并且最大不能超过 50 毫米。

建筑的总高度是50米, 其整体所允许出现的偏差是小于等于30毫米, 总高度为100米时, 其整体所允许出现的偏差则为小于等于50毫米。

多层建筑的垂直度呈现为逐级累积的偏差状态, 单节柱存在微小的偏移情况, 然而当这些偏移叠加至建筑顶部时, 便会形成超大的误差, 所以对于整个过程的管控绝不能有所松懈！

3. 柱底板水平度（根正才能苗直）

那块被称作柱底板支承面的区域, 乃是基础顶面或者垫铁顶面, 它对于水平度有着这般要求, 即小于等于底板边长以千分之一计, 但还要保证其中最大值不会多于5毫米, 这里所说的底板边长用L来表示。

柱底板呈现倾斜状态, 钢柱安装完毕之后必定会出现歪斜情况。对于水平度超出规定差值的状况, 必须预先借助打磨的方式、补筑砂浆进行处理、调整垫铁来加以整改, 严格禁止依靠缆风绳强行拉扯以实现校正。

4. 安装过程中的临时偏差控制（不是最终合格就行）

在钢柱吊装就位进行初步校正那会儿, 垂直度偏差必须要控制在小于等于 H 除以 2000 的范围之内, 这个标准相比于最终验收的要求可是严格了一倍。

所有构件完成安装, 所有构件完成焊接, 完全竣工之后, 再次核查, 直至达到 H/1000 的正式验收标准。

留出充裕偏差余量于吊装之时, 是鉴于后续钢梁开展安装作业以及进行焊接作业, 均会致使产生形变扰动。要是就位之际卡在合格临界数值, 后续工序极容易致使垂直度完全超出公差范围。

三、国标钢柱垂直度控制 5 步法（一步错，全白费）

第 1 步：基础验收（地脚螺栓 + 支承面标高）

在钢柱进场准备进行安装之前, 需严格地去核验基础的各项指标, 其中, 地脚螺栓的中心距偏差要控制在正负5毫米以内, 支承面整体的标高偏差要小于等于正负3毫米, 单组垫铁顶面的标高偏差要小于等于正负1毫米, 支承面的水平度要满足小于等于L除以1000并且小于等于5毫米。

基础各项指标不达标，后续无论如何调整，都无法保证钢柱垂直。

第 2 步：钢柱就位与初校（经纬仪双向测量）

将钢柱采用吊装的方式进行落位操作, 之后临时拧上地脚螺栓的螺母, 不过暂且不进行紧固作业。于两个相互呈垂直状态的轴线方向之上, 架设经纬仪或者全站仪, 接着分别对柱底、柱身以及柱顶的坐标展开测量工作, 随后计算出双向垂直度的偏差数值。借助垫铁、楔铁以及缆风绳来进行微调处理, 一直到偏差被控制在H/2000以内。

进行双向检测属于硬性规定, 仅仅检测其中一个单一方向, 那么另外一个方向所存在的偏移隐患将会被完全彻底地掩盖起来。

第 3 步：连接固定（螺栓紧固 + 临时支撑）

先是初校数据达到合格状态之后, 接着依据规范扭矩对地脚螺栓进行终拧操作。与此同时, 同步去布设缆风绳或者刚性临时支撑, 从而能够抵御风力以及施工碰撞所造成的位移。

高度为 12 米以及 12 米以下的钢柱, 最少要布设 2 根缆风绳, 在两个不同方向进行固定, ；高度要是超过了 12 米, 那就需要布设 4 根缆风绳, 给予全方位的防护。缆风绳跟地面所形成的夹角要维持在 30°至 45°之间, 且锚点务必定要牢固可靠。

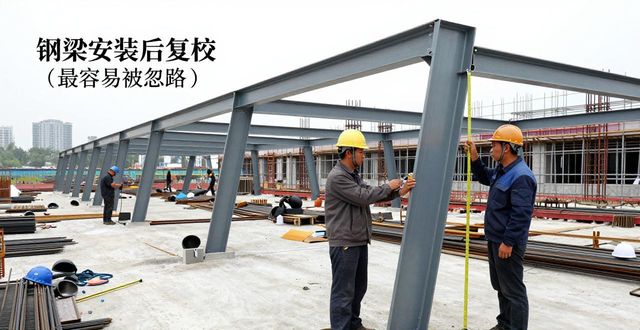

第 4 步：钢梁安装后的复校（最容易被忽略）

当钢梁被吊装并放置到相应位置后, 其自身所具有的重量以及施工过程中产生的荷载, 会对钢柱形成一种拉扯方面的作用。于梁柱连接螺栓进行最终拧紧、节点实施焊接之前, 要再次展开垂直度的复测工作。一旦察觉到出现偏移的情况, 需借助千斤顶、缆风绳来重新进行校正, 直至数据达到标准之后, 才能够完成永久固定这一操作。

千万要注意, 绝对不能在初校合格完毕之后, 就直接把节点给锁死了, 一旦钢梁安装的时候引发了偏移之后, 就再也没有调整的空间了。

第 5 步：整体复测与验收（全部安装完成后）

钢结构整套施工完成之后, 针对所有的钢柱展开末尾的垂直度再次测量。单层厂房进行抽检时, 其比例不低于百分之十, 并且每一回抽检的数量要是不少于三根；多层以及高层建筑, 针对每一节柱、每一条轴线, 都按照百分之十的比例去进行抽检。将完整的测量台账整理好, 把它当作竣工验收的关键资料。

四、90% 工地都在犯的 4 大致命垂直度违规

1. 只用线锤吊，不用经纬仪测（最大的误区）

有的工地不断采用传统线锤检测办法, 依靠垂线下落位次判定垂直度。风会致使线锤摇晃, 检测差错通常超过5mm。并且仅能检测一个方向并不能辨别柱身弯曲状况。

采取的是这样的正确做法, 那就是要统一去使用经纬仪, 并且也要统一使用全站仪来进行作业, 这些设备所具备的测量精度能够达到正负1mm, 还要进行双向检测, 从而得以精准地排查各类形变性的缺陷。

2. 只测一个方向，另一个方向忽略

车间里的作业人员存着贪图省事的心理, 只是对厂房纵向垂直度做了检测, 跨度方向的检测则被省略不提。隐蔽着的横向偏移将会直接致使钢梁没办法对位进行安装, 要是强行开展施工, 还会把柱子的歪斜状况进一步加剧。

做法正确的是, 严格去执行双向检测的流程, 在完成了一个方向的测量以后, 需将仪器转移到垂直轴线的位置, 并且要逐项进行核验, 做到每一处都兼顾, 没有遗漏之处。

3. 初校合格后，过早拆除缆风绳

校正完毕的钢柱, 为方便后续施工而提前拆除缆风绳。失去侧向约束功能的该柱, 特别容易被大风、现场碰撞情况、机械振动所推变形，待安装钢梁之际发现问题时, 已然错失了最佳的整改时机。

符合正确做法的情形是, 柱之间起到支撑作用的构件、呈水平状态的支撑等属于永久性质的构件统统安装至相应位置, 当梁柱的节点处实现永久连接且此项工作完成之后, 才能够着手拆除用于固定稳定的缆风绳。

4. 柱底板垫铁超过 3 层，或垫铁未焊接固定

依据标高调整的要求, 需叠加多层薄铁片, 此时垫铁层数已达到五层，甚至达到六层。然而, 多层垫片在受力之后, 极易出现挤压变形的状况, 同时还会产生滑移错位的问题, 进而引发钢柱下沉的现象, 并且导致垂直度偏移。

按照正确的做法, 每组垫铁的层数要严格把控在3层以内, 在垫铁相互之间、垫铁跟柱底板相互之间都要进行点焊来固定。要是垫铁的总厚度超过了20mm, 那就得改用调整螺母或者对基础进行返工处理。

五、钢柱垂直度超差后的处理（能调则调，不能调就加固）

情况一：偏差在允许值 1.5 倍以内

拿 10 米高的钢柱来说, 其允许偏差是 10mm, 实际测量的数值处于 12mm 到 15mm 的范围之间, 要先去排查导致偏移的原因之所在, 将基础沉降、安装时产生的扰动、外力拉扯等方面的问题区分开来。要是节点还没有完成永久的固定，那就去松开连接的构件, 借助千斤顶、缆风绳进行复位校正, 在复测合格之后再开展紧固、焊接的操作。

情况二：偏差超过允许值 1.5 倍

按照要求, 10米高的钢柱实际测量得出的偏移数值大于15mm, 因此必须停止接下来的施工操作, 并且去编制专门的整改方案, 报送至设计单位进行审核并等待确认。可以采纳在柱脚增加加强板、在柱身安装侧向支撑、在柱顶增加拉结杆件之类的方式来进行加固补强, 绝对不允许带着隐患继续投入使用。

情况三：偏差导致钢梁无法安装或节点间隙超差

不准运用扩孔、添加厚垫片这类法子强行进行拼装, 追溯源头找到偏移的根本原因, 首先去调整钢柱的姿态，要是确实存在难度那就依据实测尺寸再次加工钢梁, 偏差对结构受力产生影响的, 立刻联系设计单位复核承载力。

六、专业总结（老板、项目经理、测量员保命版）

钢柱的垂直度, 对于结构的核心安全而言有着极大关联, 其存在些许毫米级的偏移, 便会致使承载能力受到削弱, 一旦偏差超出规定范围, 更是会直接埋下失稳的隐患。

四个核心数字记住：

单层柱垂直度：H/1000，且≤25mm

多层柱整体垂直度：H/2500+10mm，且≤50mm

底板水平度：≤L/1000 且≤5mm

初校偏差控制：≤H/2000（比最终标准严格一倍）

验收必查四项：

1. 每个钢柱两个方向的垂直度测量记录

2. 使用仪器：经纬仪或全站仪（禁用线锤代替）

3. 垫铁数量≤3 层，且已焊接固定

4. 缆风绳是否在永久支撑完成后才拆除

安装工说：“用线锤吊一下就行了，买经纬仪干嘛。”

你直接怼回去: “线锤产生的误差能够达到5mm, 经纬仪所具备的精度仅仅只有1mm。规范所规定的限值本来就是十分严苛的, 利用粗略的测量方式根本就没办法分辨出是否合格, 拿着整个厂房的安全去冒险实在是得不偿失。”。

老板问：“柱子偏了十几毫米，十几年也没倒啊。”

你去跟他讲, 目前阶段处于安全状态, 仅仅是荷载还没有达到极限数值。要是遇到大风天气、出现超载情况、积雪堆积等同于此类极端工况之时, 那些发生偏移并且超出偏差范围的柱子, 就会率先出现破坏现象。规范所给出的限值, 已经预留了足够多的安全冗余量, 一旦出现超差状况, 这就是隐患所在, 绝对不能怀有侥幸心理。

钢柱进行安装时, 从其开始吊装落位起, 便需要运用精准无误的数据来把控质量, 仪器要实现就位, 要展开双向检测, 在数据达到标准之后才能够松开吊钩, 这是无法被逾越的施工底线。

千万别用“差不多”去敷衍那H/1000的安全红线, 哪怕少测量一个方向, 哪怕过早拆除一次支撑，都极有可能引发严重事故。GB 50205所划定的垂直度标准, 乃是历经力学验算以及大量工程事故才总结而出的安全边界, 唯有坚守测量标准, 严格把控安装偏差, 方可筑牢钢结构整体稳定的根基。
