有关检验的常见问题（第 33 期：焊缝检验）

目前，钢结构在建筑中得到广泛应用。 为了固定断开的钢结构，在操作过程中会产生焊缝。 焊缝的质量很难用肉眼识别，因此在检验时需要采用特殊的技术手段。 焊缝检验主要涉及一些基本技术方法，如磁粉探伤、超声波探伤、X射线探伤等，不同检验方法的选择主要取决于焊接结构的材质、厚度、尺寸等因素。 通过对焊接结构焊缝的检测，可以有效地发现焊缝缺陷和不合格问题，对于提高工程质量和安全具有重要的意义和价值。

焊缝检验是工程建设的重要环节之一，检验结果直接关系到工程的质量和安全。 在实际检验工作中，经常会出现一些影响检验结果准确性和可靠性的问题，如焊缝表面处理不当、仪器校准不当、检验人员不熟练、焊缝制造质量差等。

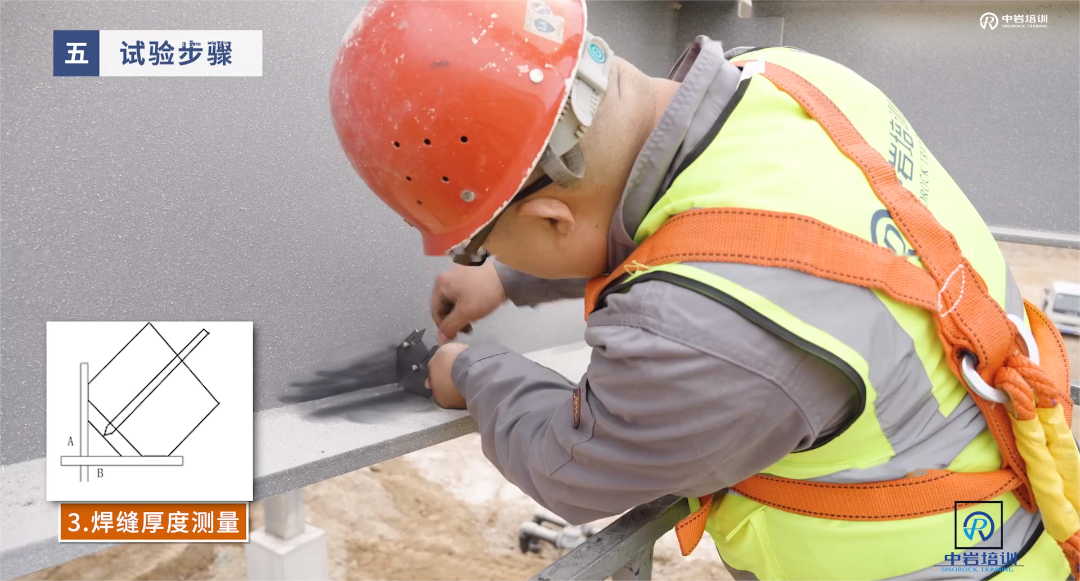

中研培训《钢结构检测实用视频课程》截图

【中研检验求助】平台上线以来，不少来自全国各地的检验同仁在平台上提问、解答疑惑。 今天，小编整理了20个与焊缝检验相关的问答，都是网友问的。 让我们来看看。 酒吧！

中研检测帮助常见问题

01

网友：焊缝超声波检测时有哪些干扰回波？

答1：在焊缝超声波检测中，主要有以下8种干扰回波：①增强层干扰回波。 ②焊缝内部不完全反射引起的干扰回波。 ③单面焊接衬板引起的干扰回波。 ④ 焊缝边缘错误引起的干扰回波。 ⑤焊接闪光引起的干扰回波。 ⑥焊接偏差引起的干扰回波。 ⑦ 焊缝表面坡口引起的干扰回波。 ⑧油层引起的干扰回波。

02

网友：焊缝无损检测中焊缝的测量单位定义是什么？ 一处有多长？

答案1：一分就是一分。 长度没有固定限制，取决于现场施工、构件尺寸等。

03

网友：焊缝超声波探伤的前提条件是什么？ 是否可以使用超声波探伤来检查所有焊缝？

答1：超声波探伤要求表面加工至表面粗糙度Ra值6.3~1.6mm，以保证与探头良好的声耦合。 适用于管材、棒材、锻件焊缝的探伤检查。

04

网友：超声波测量焊缝缺陷时，应该如何采用端点6dB法测量缺陷长度？

答案1：当发现缺陷时，沿缺陷方向左右移动探头，寻找缺陷两端反射波最大的位置。 根据这两个端点的反射波高度，继续左右移动探头。 当截面反射波高减小一半或6dB时钢结构验收规范中关于焊缝等级的几个概念，探头中心线之间的距离就是缺陷的指示长度。

05

网友：如何分析射线探伤片上显示的各种焊缝缺陷？ 有些小黑线很难判断是否是缺陷。

答1：对于底片上的黑线钢结构验收规范中关于焊缝等级的几个概念，可以列出裂纹、未熔合、未焊透、线状气孔、咬边、错口、划痕、水痕、增感屏伪缺陷等可能的原因观察时，首先应列出它可能代表的缺陷，然后根据每幅图像的特点一一排除，最后得到正确的结论。

06

网友：请问大门主梁与门扇板连接是一级焊缝还是二级焊缝？ 与主梁相关的焊缝是否属于一级焊缝？

答案 1：不，焊缝根据其质量特性的重要性进行分类。 主要受力构件上的焊缝为Ⅰ类焊缝，闸门主梁翼缘板与腹板的组合焊缝及角焊缝为Ⅱ类焊缝。

07

网友：T型焊缝与角焊缝、对接焊缝在超声波检测方法上有什么区别？

答1：对接焊缝主要采用横波斜探头进行检测，T型焊缝和角焊缝除采用横波斜探头外还采用直探头和纵波进行检测。

08

网友：如何测量薄板焊缝表面声能损失的差异？ 怎么做？

答1：①制作与工件材质相似、厚度相同、光滑度为▽7的平整试块； ② 用两个同型号的斜探头，沿探伤方向放置在工件上，进行一抓一抓试验，使反射波振幅最大。 高度为荧光屏上3格高； ③利用上述条件对平板试块进行检测，工件上穿透波幅高度与反射波幅高度之差的dB值即为薄板表面声能损失差值焊接。

09

网友：焊缝检验中，“一次波法”和“直射法”是一回事吗？

回答1：这是同一个概念。 “一次波法”是指斜角探伤时，超声波束不经工件底面反射，直接瞄准缺陷的检测方法。 也称为直接束法。 探头的移动范围一般为跨度。 在实际扫描焊缝时，常常会从焊缝边缘移动到超出跨度一定距离。

10

网友：对于闸门焊缝检测，规定I类焊缝超声波检测比例应为100%，II类焊缝超声波检测比例不应低于50%。 这个百分比是指焊缝数量还是焊缝长度？

答1：焊缝检验是指长度。 单价也是按米计算的。

11

网友：3.5-8厚焊缝超声波检测采用什么标准？ 3.5-8厚和8以上超声波检测有何异同？

答1：厚度3.5~8mm的产品建议采用JB/T 203标准； 对检测、等级、灵敏度和测量方法有不同的要求。

12

网友：老师是如何判定成绩的？ 合格还是不合格？ 还是 I 类和 II 类焊缝？

答1：根据缺陷长度和板材厚度，按照GB/T 29712附录A进行判断，一般会得出是否符合验收标准的结论。

13

网友：焊缝就在焊缝处断了，或者焊缝内1-2厘米，属于焊缝内吗？

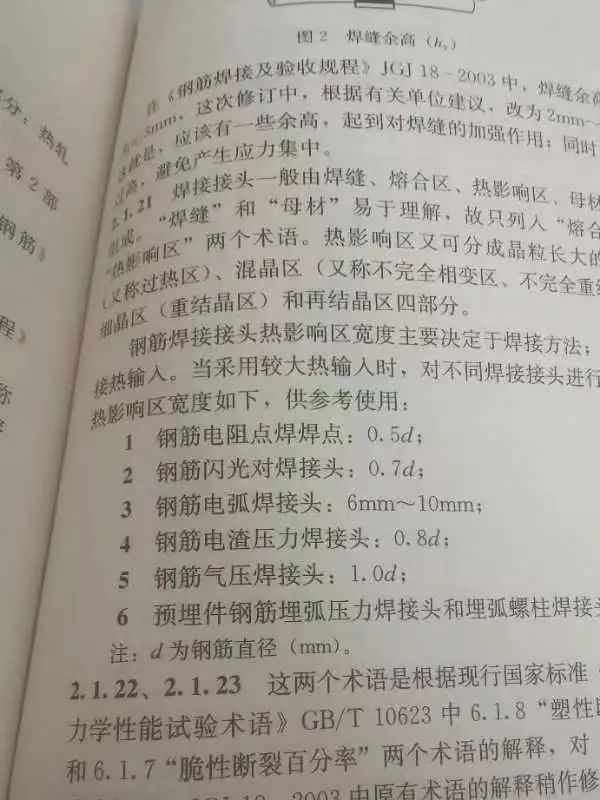

答1：我感觉热影响区是6-10mm

答2：很明显焊缝断了。 也就是我们常说的拆焊。 焊缝附近1-2cm处断裂。 其实还是断在钢筋上，只不过属于热影响区。

14

网友：关于钢筋焊接，如何判断焊缝内和热影响区是否断裂？ 那么如何判断是韧性断裂还是脆性断裂呢？

答1：如果在焊缝处断裂，则说明整个零件都焊接好了。 如果在钢筋本体上断裂，距焊缝很近的地方称为热影响区。 我认为在30毫米之内。 脆性断裂没有经过颈缩。 ，端口平直，延性断裂是指钢筋明显被拉伸颈缩，然后在最薄处断裂。 端口一般不平坦。

答2：用肉眼观察骨折位置即可。 目前还没有相关视频。

15

网友：对焊缝进行焊接工艺评定时需要测试哪些参数？

答1：评估焊接工艺，应检测抗拉强度、弯曲等机械性能指标以及焊缝的外部和内部缺陷。

16

网友：水工金属结构焊缝外观质量检验应参照哪些标准，检验比例是多少？

答1：焊缝外观质量检验应参照SL36-2016《水工金属结构焊接通用技术条件》。 检验比例一般为100%，对所有焊缝外观均应进行检验。

17 号

网友：施工现场规定所有超声波探伤焊缝中的10%必须进行射线探伤复检。 复检过程中发现，原来超声波检测合格的零件未能通过射线检测。 如何确定？

答1：SL582-2012《水工金属结构制造安装质量检验通则》规定，采用两种无损检测方法进行检测时，必须两种方法均评定合格后，才能判定合格。 因此，焊缝射线探伤不合格，不能判定为合格。

18

网友：如果需要检查对接焊缝是否未熔合、有小气孔，采用什么无损检测方法比较合适？

答案1：两种方法：超声波和射线

19

网友：GB/T14173规定了部分水工钢闸门焊缝的分类。 但在实际检验过程中，有些焊缝并不符合GB/T14173规定的内容。 如何对这些焊缝进行分类？

答1：根据SL36-2016《水工金属结构焊接通用技术条件》的规定，水工金属结构焊缝根据其位置、载荷性质、应力条件和重要性分为三类：（1）下在工作载荷的作用下，按等强度设计，焊缝的许用承载力大于或等于被连接母材的许用承载力。 如果焊缝损坏，会危及人身安全或导致产品功能失效，规定为I类焊缝。 (2)在工作载荷作用下，焊缝的许用承载力低于被连接母材的许用承载力。 如果焊缝损坏，可能会影响产品部件的正常工作，规定为II类焊缝。 (3) 除Ⅰ类和Ⅱ类焊缝以外的焊缝为Ⅲ类焊缝。

20

网友：水工钢闸门焊缝质量检验依据什么标准？

答1：应符合设计要求和GB/T 14173或NB/T 35045的规定。焊缝外观质量应符合SL 36的规定，Ⅰ、Ⅱ类焊缝质量应符合GB/T 11345、GB/T 29711、GB/T 29712的规定； 采用射线法或衍射时间差法时，应符合GB/T 3323.1或DL/T 330的规定。

注：以上问题及解答均摘自【中研测试帮助】。 都是被网友问到的。 答案包括专家老师和测试同事。 它们仅供参考！
